母线槽的用途及采购

发布时间:2023-10-19 19:10:18 人气:


封闭式母线槽(简称母线槽)


   现代高层建筑和大型的车间需要巨大的电能,而面对这庞大负荷所需成百上千安培的强大电流就要选用安全可靠的传导设备。母线系统将是您理想的选择。母线槽系统是一个高效输送电流的配电装置,尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。


  随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层建筑和大型厂房车间的出现,作为输电导线的传统电缆现在大电流输送系统中已不能满足要求,多路电缆的并联使用给现场安装施工连接带来了诸多不便。插接式母线槽作为一种新型配电导线应运而生,与传统的电缆相比,在大电流输送时充分体现出它的优越性,同时由于采用了新技术、新工艺,大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使整个系统更加完善。


  母线槽特点是具有系列配套、商品性生产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长。母线槽产品适用于交流50Hz,额定电压380V,额定电流250A-4000A的三相四线,三相四线制供配电系统工程中。

母线槽的种类、性能及优越性

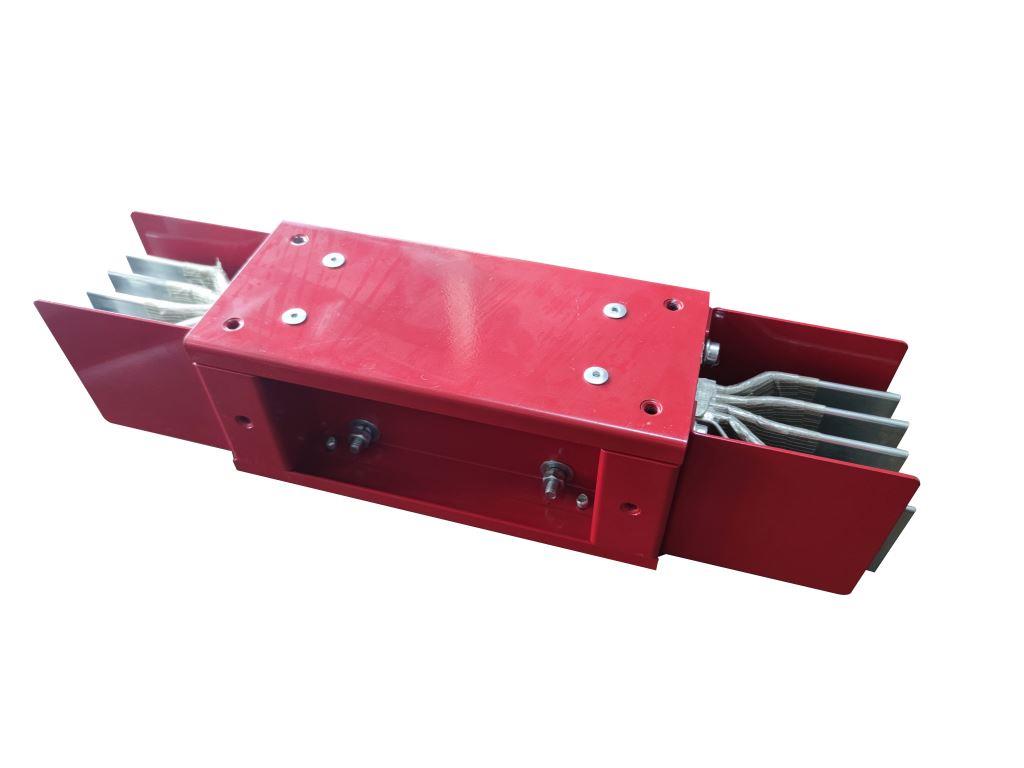

  封闭式母线槽(简称母线槽)是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线,也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中,动力和照明线路往往分开设置,母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。

母线槽产品结构的发展

  第一代:空气型

  上世纪50年代中期起,以北京白纸坊机场电器厂为代表,将导电排用绝缘衬垫支撑在壳体内,靠空气介质绝缘。………………相间距离50mm

  第二代:密集型

  上世纪80年代中期开始,以遵义长征电气控制设备厂为代表,将导电排用绝缘材料覆盖后再与两侧紧固在一起。 绝缘材料:

  聚四氟乙烯带,工作温度200度,缺点高温分解时产生使人致死的毒气(八氟异丁烯和氟光气)

  聚脂薄膜,存在可燃性,延伸率和抗撕性极差,材质脆、易裂,导致绝缘层产生裂缝,发生放电、短路。

  聚氯乙烯热缩管,质量差别极大,部分厂家采用廉价产品,实测绝缘达不到B级。

  辐照交联阻燃绕带(PER)目前不错的东西,工作温度150,防水性能好,有弹性,包缠比较紧密。

  整体缺点:绝缘层可能受潮,(绝缘层间存在间隙)引发短路。

  第三代:复合绝缘型

  母线槽除了导电排本身具有绝缘层外,各相线之间还有一定的空气介质绝缘。在各种弯头采用硫化绝缘技术。直线段采用MT-7-3橡胶套管。

  硫化绝缘技术:材料为CZ260快固绝缘粉末,采用四元交联固化,绝缘层与导电排间无间隙。其散热性能、防潮性能、绝缘可靠性能均优。


  其他相关情况:

  1、 1995年和2000年国家监督抽查结果,国产母线槽合格率由57.14%上升到71.4%

  2、 母排焊接:L形(平弯)和T形等母排,都是采用母排焊接,目前国标还没有相关标准,据说在考虑采用焊缝探伤,(按GB3323的Ⅲ级标准)

  3、 现在有高防护等级IP54以上的,解决了防水问题。上海外高桥采用了国内IP68的室外母线槽,

  4、 与电缆相比的优缺点,简单来说就是树干式供电与放射式供电的差别。

母线槽设备结构部件介绍

  绝缘支撑----是母线槽设备的组成部分,用来支撑母线槽设备中的导体。

  安装板------用于支撑各种元件并且适合于成套设备中安装的板。

  安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。

  外壳--------外壳是保护设备免受某些外部因素影响,并使设备在各个方向不被直接解及的一种部件,其防护等级 至少为IP30。

  门----------一种带铰链的或可滑动的覆板。

  盖板--------是外壳的上下壳面,通常是指母线槽设备上的一种部件,用它来遮盖外壳上的开口。用螺钉或类似方法将其固定,设备投入运行后一般不再拆卸。

  侧板--------是外壳的左右壳面,通常是指母线槽设备上的一种部件,用它来遮盖外壳上的开口。用螺钉或类似方法将其固定,设备投入运行后一般不再拆卸。

  绝缘隔板----用以对来自入口处各个方向的直接接触和来自开关器件以及类似器件的电弧进行防护的一种部件。

  带电部件----在正常使用中


--------------------------------------------------------------------

一、什么是母线槽

母线槽是由铜、铝母线柱构成的一种封闭的金属装置,用来为分散系统各个元件分配较大功率。在户内低压的电力输送干线工程项目中已越来越多地代替了电线电缆。母线槽是由外壳+导体材料+绝缘材料构成,用来为分散系统各个元件分配较大功率、输送电能的新型设备。

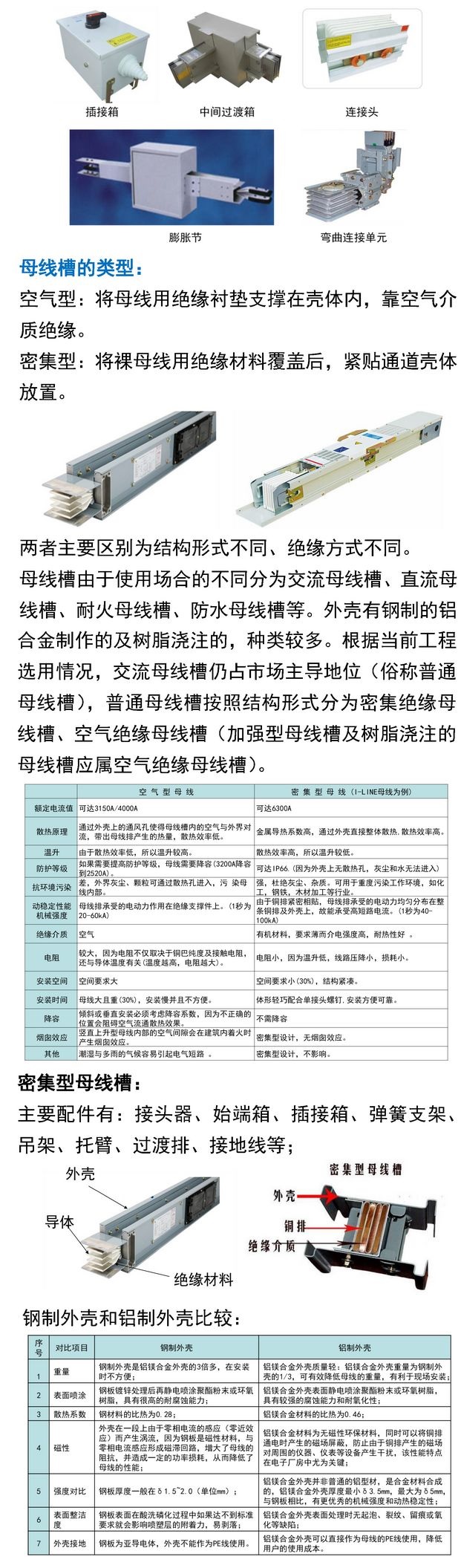

二、母线槽的分类

1、按用途划分

母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成的。

2、按绝缘方式划分

(1)空气式插接母线槽

(2)密集绝缘插接母线槽

(3)高强度插接母线槽

三、母线槽的优点(与电缆相比)

1、母线槽最多可满足最大6300A额定电流,这一方面优于电缆。

2、母线槽可在离设备最近的位置进行控制,而电缆必须在配电室控制。

3、母线配有标准的安装支架,不需要其他支撑;电缆必须用单独的桥架或管道进行敷设。

4、母线槽寿命可达50年,并可重复使用。而电缆寿命较短,不可以重复使用。

5、母线槽的分接口可增加分接回路,而电缆必须在配电室开始敷设。

6、安装母线的保险费用比较低,而电缆相对较高。

四、母线槽的用途

1、母线槽以铜排或者铝排作为导体,依靠空气或绝缘材料绝缘,主要用于重要的输变电场所,例如变电所变压器、发电机与开关柜的连接,或者用作较大电流的输送,并可做树干分叉式送电,在线路中设置多个馈电点,用于直接取电使用。

2、母线槽是代替电缆在高层建筑中的供电主干线,由于采用了新技术、新工艺,大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽安全可靠性,使整个系统更加完善。
