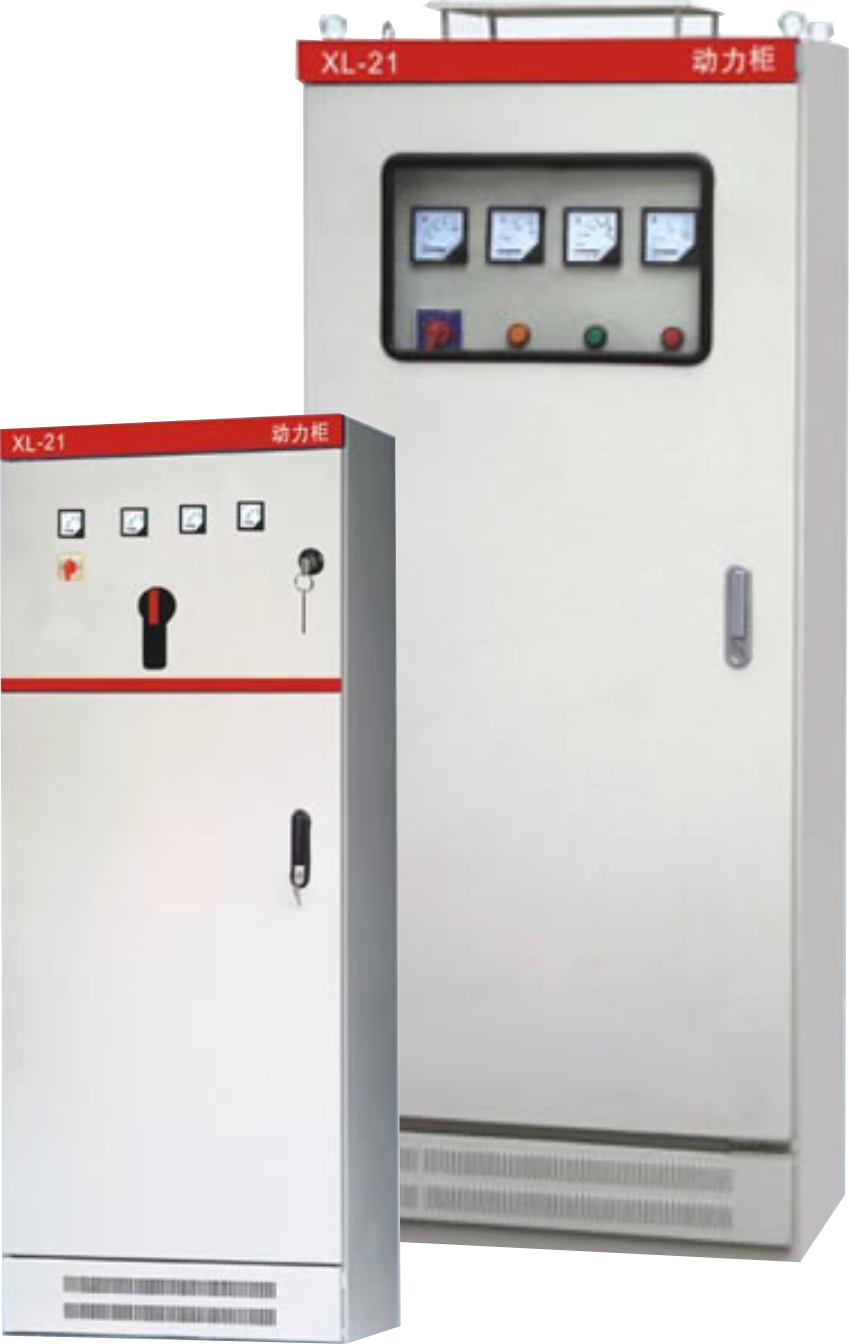

XL动力配电柜

XL动力配电柜由柜体、隔离开关、断路器、接触器、热继电器、母排、N排、PE排、母线绝缘支撑件等构成。壳体采用冷轧钢板制成，厚度;门1.5mm、支架1.5mm、壳体1.5mm整柜采用局部焊接组装式组装而成,柜体为封闭式结构，柜内电器元件固定安装在元件板或安装导轨上。样机进出线方式为下进线，下出线，主电路用铜排连接，主母排位于断路器下方，母排均采用镀锡处理，母排搭接面采用压花以增加接触面。绝缘导线用绝缘缠绕管缠绕,并用扎带固定。

XL动力配电柜适用于工业与民用建筑中交流频率为50Hz，额定电压380V及以下，三相四线、三相五线电力系统的动力配电、照明配电和电动机控制。
