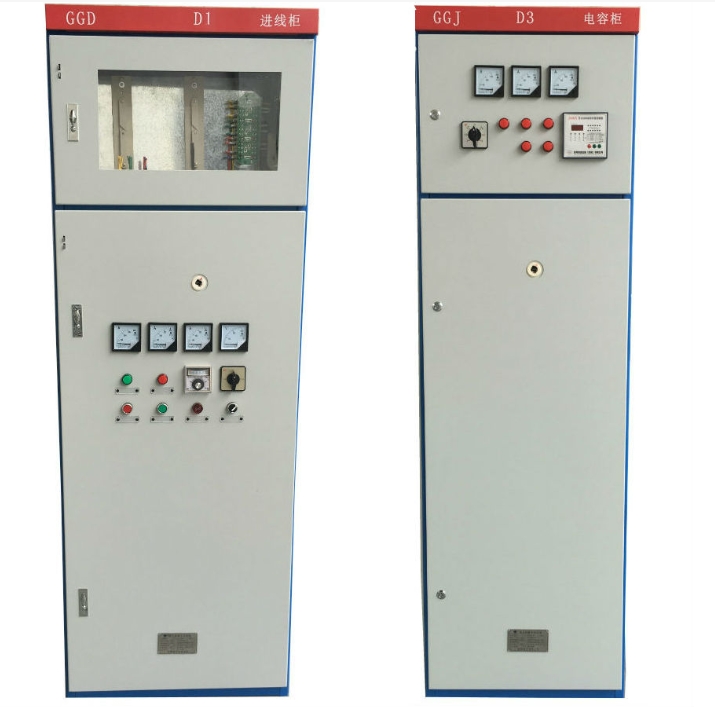

GGJ低压无功补偿柜

GGJ低压无功补偿柜,适用于100KVA及以上的变压器配电系统的无功容性补偿，其额定工作电压为0.4KVJ频率50Hz。

可以相应的PGL和GGD型交流低压配电柜配套使用，也可单独使用。屏内控制器根据电网负荷消耗的感性无功量的多少以一定的时间间隔并按循环投切的工作方式,自动控制并联电容器组的投切动作，使电网的无功消耗保持到最佳状态，以达到减少整个输配电系统和变压器的损耗、提高功率因数、改善电网电压质量、释放输配电系统有效容量的目的。

GGJ低压无功补偿柜采用低压自愈式并联电容器，具有短器、过压、搞涌流、过流等种完善的保护，运行安全可靠。

产品概述

GGJ型低压无功补偿柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流5OHZ、额定电压38OV的配电系统中，产品具有结构新颖、合理、防护等级高、安全调试、维护及检修方便等优点。是目前电网改造中理想的低压成套装置。

型号说明

GGJ低压无功补偿柜 使用环境条件

• 周围空气温度不高于+40℃，最低不超过-5℃:24h内平均温度不高于+35℃;

• 周围空气相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许有较大的相对湿度;（例如+20℃时为90%)应考虑到由于湿度的变化可能会偶然产生凝露的影响;

• 海拔高度不超过2000m;

• 设备安装时与垂直面的倾斜度不超过5℃;

• 设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

GGJ低压无功补偿柜 结构特点

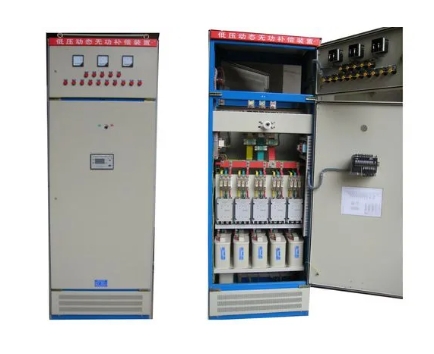

• GGJ系列低压无功功率补偿柜有柜体、隔离开关、熔断器、切换电容接触器、电力电容器及智能无功功率补偿控制器等组成，柜体为封闭式结构。

• 操作方式：手动/自动

• 安装方式：固定安装

• 接线方式：固定连接




GGJ低压无功补偿柜 主要性能

    1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。

    2、保护功能:过压、过载、欠压、欠流、短路等功能。

    3、运行方式:具有自动运行与手动运行两种工作方式。

    4、可提高电网功率因数达到0.95以上。

    5、柜体为焊接、组装结构。主框架采用型刚，部分焊接和螺栓组装方式，前后分别配置不同规格的门。门和安装板采用冷轨钢板折弯成型，门用铵链组装连接而成。零部件通用性强，适用性广:柜架金属部件均采取防腐蚀措施，镀锌或环氧粉末静电喷涂（门侧板，顶盖等可见部分采用环氧粉末静电喷涂）
