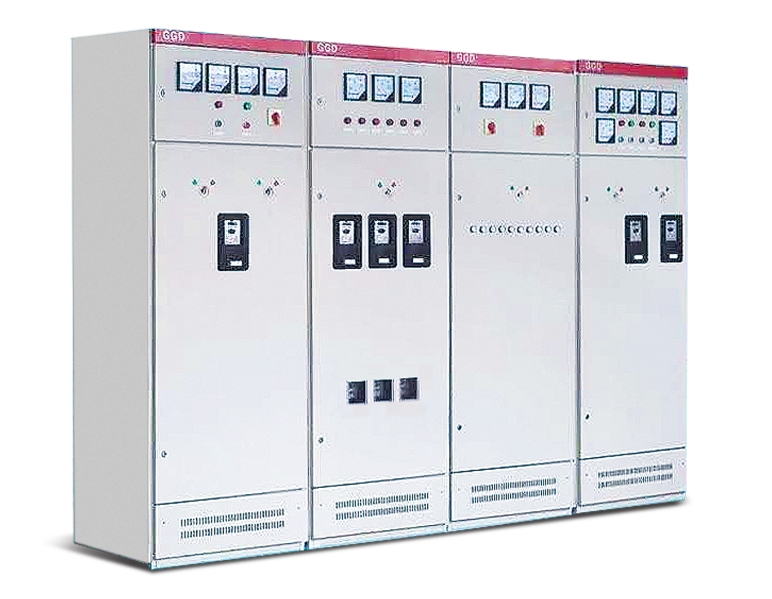

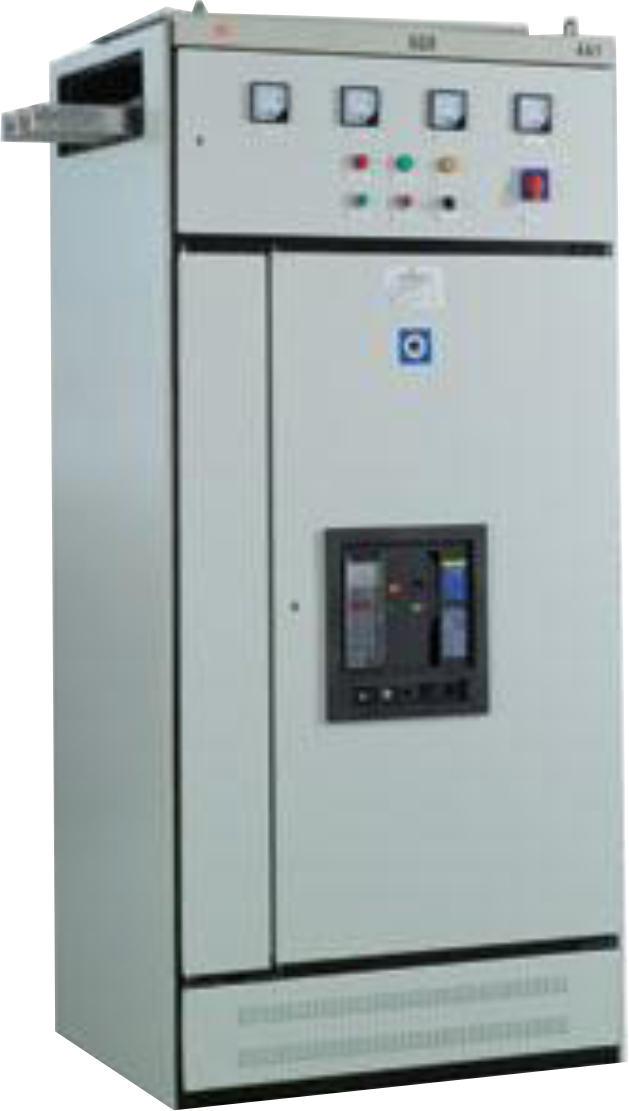

GGD交流低压配电柜

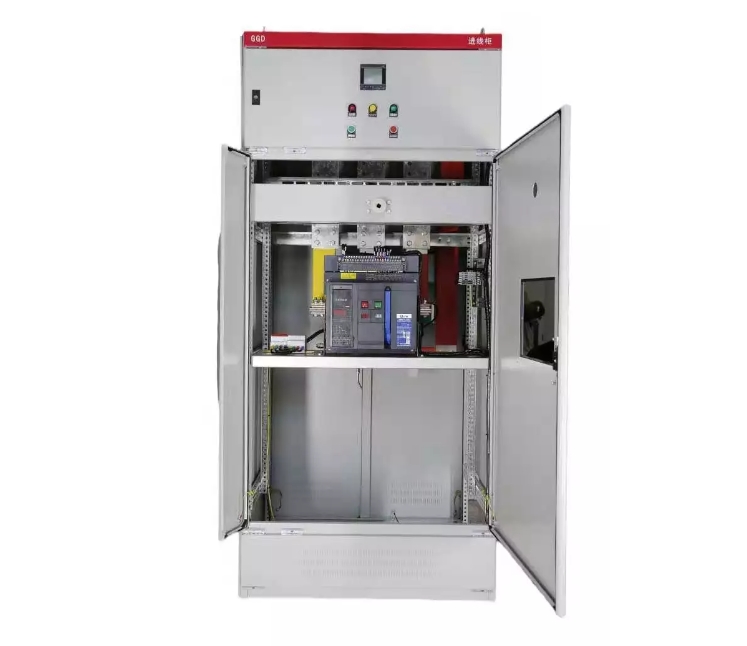

GGD交流低压配电柜（动力配电柜）由柜体、隔离开关、断路器、接触器、热继电器、母排、N排、PE排、母线绝缘支撑件等构成。壳体采用冷轧钢板制成，厚度;门1.5mm、支架1.5mm、壳体1.5mm整柜采用局部焊接组装式组装而成,柜体为封闭式结构，柜内电器元件固定安装在元件板或安装导轨上。样机进出线方式为下进线，下出线，主电路用铜排连接，主母排位于断路器下方，母排均采用镀锡处理，母排搭接面采用压花以增加接触面。绝缘导线用绝缘缠绕管缠绕,并用扎带固定。

适用于工业与民用建筑中交流频率为50Hz，额定电压380V及以下，三相四线、三相五线电力系统的动力配电、照明配电和电动机控制。

GGD交流低压配电柜 使用条件

1、GGD交流低压配电柜周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响；

2、GGD交流低压配电柜安装时与垂直面的倾斜度不超过5%；

3、GGD交流低压配电柜应该安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

GGD交流低压配电柜 结构特点

1. GGD交流低压配电柜壳体采用8MF冷弯型钢局部焊接组装而成。构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。面板及隔板采用进口冷轧薄板制成并采用酸洗磷化静电喷塑工艺防腐工艺、柜体颜色按用户指定要求。柜内部处理采用热镀锌工艺。为加强通风与散热，在柜体底部与上部均有通风散热孔，并用钢丝网封罩，防止小动物进入。为方便吊装，柜顶四角装有吊环。考虑到采用电缆下出线，在柜底设敲落孔，并预备符合施工图大小要求的皮线套。

2. GGD交流低压配电柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3. GGD交流低压配电柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，美观大方，面目一新。柜门用转轴活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜钱与构架连接。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

4. GGD交流低压配电柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。

   其中 GGD1型49个方案 123个规格

   GGD2型53个方案 107个规格

   GGD3型27个方案 68个规格

此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
