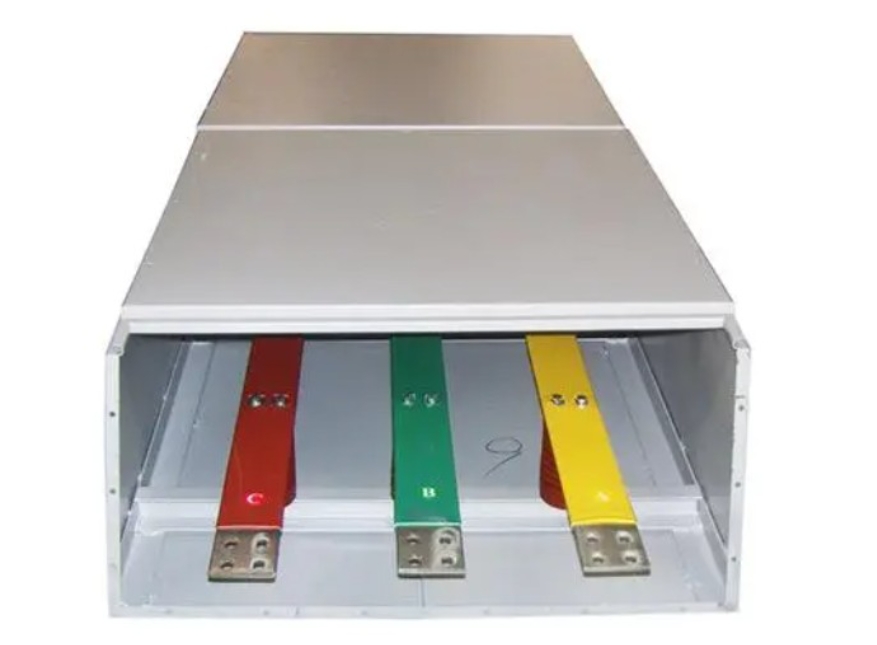

高压共箱母线槽

高压共箱封闭母线系统广泛用于300MW以上机组工作电源回路、备用电源回路、脱硫电源回路等、100MW以下发电机与高压开关柜及主变压器低压侧之间的连接;也可用于发电机交、直流励磁回路，变电所所用电引入母线或其它工业、民用设施的电源引线。

高压共箱封闭母线为全天候型，防护等级达IP54,无论安装在户内(或户外)场所均能满足防雨雾，防滴要求。母线导体采用优质T2电解铜排，箱体外壳采用弱磁钢板或铝板制成具有防腐性能好，磁损耗小及外壳整体接地性能好等优点;同时外壳经高精密数控设备加工而成，有效地减小了涡流电流引起的发热损耗;并采用高强度性能的绝缘子支持导电体，具有良好的抗短路电动性能。

高压共箱母线槽的特点：

该系列封闭母线槽采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。

为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的负面影响，在其与封闭母线连接外采用软连接或铜编织带，外壳之间加入橡胶垫来减小震动；对于封闭母线槽本体，在系统中加装减震器，对瓷平和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。封闭母线槽的热传递主要靠热辐射，为了很好的利用热辐射，在封闭母线外表面喷涂浅灰色油漆来减少对可见光的吸收；在封闭母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射，同时防止电晕。为了避免冬天户外、户内温度变化产生的偶然凝露现象，在穿墙处设置穿墙套管，使户外与户内封闭母线完全隔离；垂直安装时，法兰在内，水平安装时，法兰在外。

为了提高封闭母线槽的允许运行温升，防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀，降低接触电阻，封闭母线电流大于或等于3000A接头全部采用镀银处理，使其接头允许温升提高到65K，大大高于正常工作时温升。为了使封闭母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz)，并使作用于母线上的电动力减小，合理地确定绝缘子间的跨距，选择绝缘子的型号、规格及强度等级。

为了对可拆接头进行温度监视，在变压器、发电机及配电柜与封闭母线的连接出口处设置密封式观察窗，通过示温贴片或远红外线测温装置来直接测量温度，监视母线系统的运行情况。

高压共箱母线槽技术参数：

1.绝缘电阻：每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表。

2.介电强度：每一段封闭母线出厂前均经受1分钟工频干试耐压试验。

工频耐压及雷电冲击耐压数值，符合国家标准。

3.接地系统：符合IEC364-5-54对接地系统的要求。

4.防护等级：户内型：IP40；户外型：IP43、IP55。

5.负载性能：在额定电流下，外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
